利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能

林业科学 ›› 1997, Vol. 33 ›› Issue (6): 555-562.

利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能

欧阳明八

中国林业科学研究院木材工业研究所北京 100091

收稿日期:1996-10-30 出版日期:1997-11-25 发布日期:1997-11-25

MODIFICATION OF WOOD WITH CHEMICAL MODIFYING AGENTS(LM) To IMPROVE DIMENSIONAL STABILITY DECAY RESISTANCE AND FIRE RETARDANCY

Mingba Ouyang

Research Institute of Wood Industry, Chinese Academy of Forestry Beijing 100091

Received:1996-10-30 Online:1997-11-25 Published:1997-11-25

摘要/Abstract

摘要：

用木材化学改性剂(LM)改性木材(杨木,马尾松等),当木材化学改性剂增重(WPG)达20%-30%时,可获得很高的抗缩系数(ASE值)或尺寸稳定性。改性后木材具有良好的防腐、防白蚁、防霉,防蓝变的性能,并且还可获得很高的阻燃性能。用木材化学改性剂(LM)改性后的木材无毒(LD50 > 10000mg/kg),无味,对人,畜无害。

关键词: 木材化学改性剂(LM), 木材改性, 尺寸稳定性, 防腐, 阻燃

Abstract:

Lumbers (poplar, pine etc.) treated with chemical modifying agents(LM) possess a high antishrink efficiency (ASE) at 20 to 30 chemical weight percent gains (WPG). The modified wood has broad range efficiency against mold, termite, sapstain and decay fungi. It shows a high degree of fire retardancy. Wood treated with chemical modifying agents (LM) has been proved through examinadons that it's toxicity LD50 is more than 10000mg/kg; so it cause no harmful effect to people and domestic animals.

Key words: Chemical modifying agent (LM), Modification of wood, Dimensional stability, Decay resistance, Fire retardancy

欧阳明八. 利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能[J]. 林业科学, 1997, 33(6): 555-562.

Mingba Ouyang. MODIFICATION OF WOOD WITH CHEMICAL MODIFYING AGENTS(LM) To IMPROVE DIMENSIONAL STABILITY DECAY RESISTANCE AND FIRE RETARDANCY[J]. Scientia Silvae Sinicae, 1997, 33(6): 555-562.

图/表 8

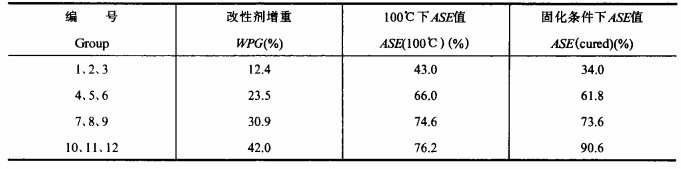

表1

表2

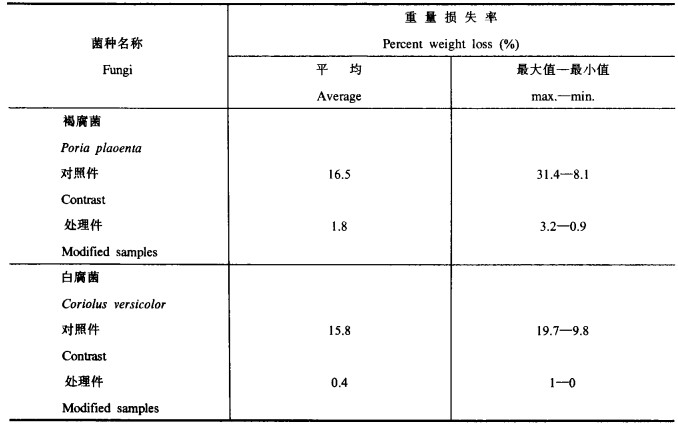

表3

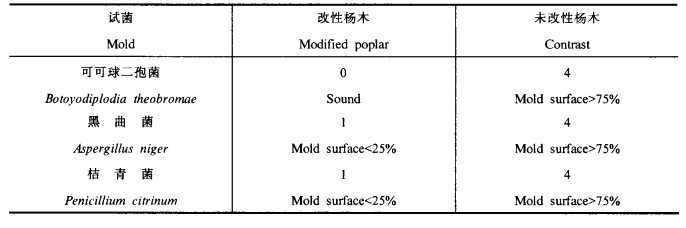

表4

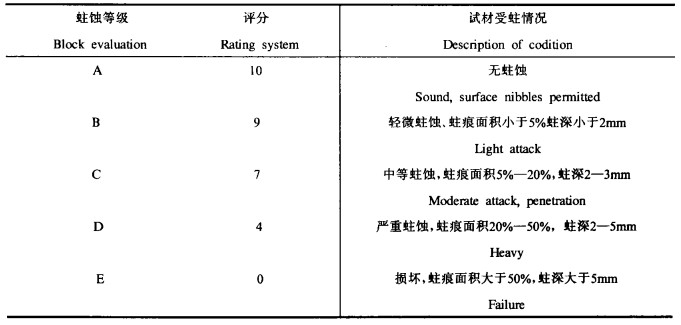

表5

表6

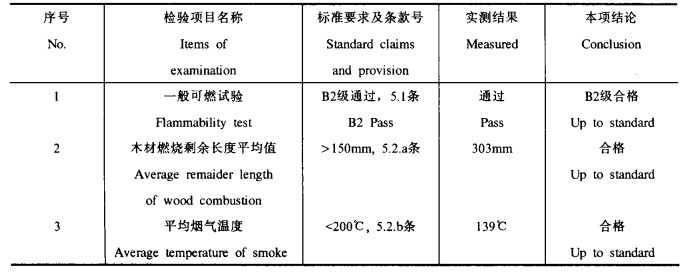

表7

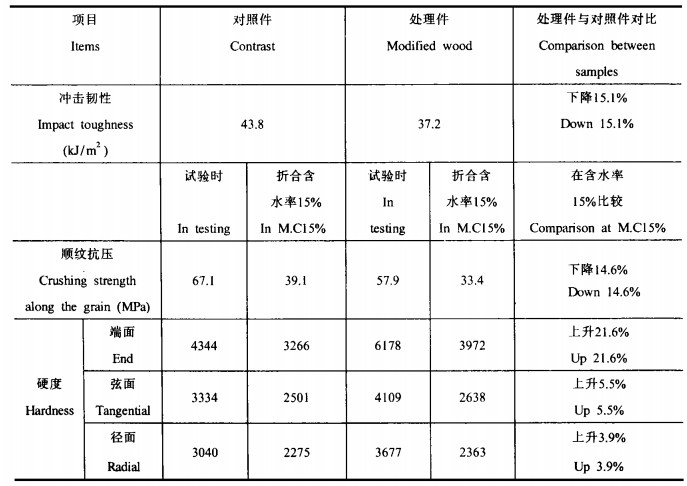

表8

1	Rowell R M . Chemical modification of Wood. Forest Products Abstracts, 1983. 6 (12): 363- 382.
2	Stamm A J . Effect of Polyethylene Glycol on The Dimensional Stability of Wood. Wood Products Joural, 1959. 9 (10): 375- 381.
3	American Wood-preservers' Association, 1987, Standards
4	Ellis W D , Rowell R M . Reaction of Isocyanates with Southen Pine Wood to Improve Dimensional Stability and Decay Resistance. Wood and Fiber Science, 1984. 16 (3): 349- 356.
5	中华人民共和国国家标准,建筑材料燃烧性能分级方法(classified method for buring behaviour of building materials). UDC 691: 536. 46, GB 8624-88

[1]	陈炎,孟素戎,黄安民,苏莹莹,孙柏玲. 三聚氰胺-尿素-乙二醛树脂浸渍改性对人工林红锥木材物理力学性能的影响[J]. 林业科学, 2025, 61(1): 166-175.
[2]	张丽芳,梁善庆,姜鹏,张龙飞. 镁铝层状双氢氧化物/三聚氰胺磷酸盐复配阻燃剂对中密度纤维板的协效阻燃机理分析[J]. 林业科学, 2022, 58(5): 140-150.
[3]	卢芸,王慧庆,骆立,陈粤,张治国,马星霞. 古船封护防腐处理技术进展及纳米纤维素应用前景探讨[J]. 林业科学, 2022, 58(2): 182-195.
[4]	张斌,马星霞,蒋明亮,李晓文. 古建筑木构件有机型防腐防虫剂制备及其效果[J]. 林业科学, 2021, 57(8): 167-175.
[5]	方旋,温敬伟,陈粤,范敏,马星霞. 南越国宫署遗址出土木质水槽原位保存环境下的真菌多样性[J]. 林业科学, 2021, 57(7): 131-141.
[6]	郭登康,沈晓双,杨昇,黄耀葛,李改云,储富祥. 水溶性乙烯基单体改性木材尺寸稳定性提高机制[J]. 林业科学, 2021, 57(7): 158-165.
[7]	饶瑾,王慧,NayebareKakwara Prosper,王婕,姜俊,杨秀树,刘庭菘,孙芳利. 漆酶催化碘化竹材的防腐性能[J]. 林业科学, 2021, 57(2): 160-167.
[8]	沈晓双, 邹献武, 李改云, 王小青, 刘君良. 糠醇单体与预聚体混合物改性杨木[J]. 林业科学, 2019, 55(9): 197-204.
[9]	徐康, 吕建雄, 刘君良, 吴义强, 李贤军. 浸渍后处理及干燥处理对木材树脂浸渍改性效果的影响[J]. 林业科学, 2018, 54(4): 84-92.
[10]	林琳, 庞瑶, 刘毅, 郭洪武, 张仲凤. 超声波辅助纳米Ag/TiO₂浸渍木材的化学改性与微观构造表征[J]. 林业科学, 2017, 53(12): 102-111.
[11]	刘彬彬, 孙芳利, 吴华平, 杨秀树, 饶瑾, Nayebare Kakwara Prosper, 徐君庭. 载药聚丙烯酸/聚乙二醇半互穿聚合物网络在木材中的原位构建及其性能[J]. 林业科学, 2016, 52(11): 134-141.
[12]	王佳敏, 马尔妮, 曹金珍. 铜唑(CA-C)/石蜡防水剂复配处理材的金属腐蚀性能[J]. 林业科学, 2015, 51(8): 74-80.
[13]	刘红玲, 郭康权, Frederick A. Kamke, Tran Van Cuong. 一种新型速生材单板改性技术——密闭环境下的高温饱和蒸汽软化和横向压缩处理[J]. 林业科学, 2014, 50(1): 149-155.
[14]	席丽霞, 马星霞, 蒋明亮. 三唑制剂的防腐及防白蚁性能[J]. 林业科学, 2013, 49(7): 123-128.
[15]	贾莹莹;宋永明;于富磊;王奉强;王清文. 磷酸脒基脲与聚磷酸铵协同阻燃的木粉/HDPE复合材料[J]. , 2013, 49(5): 154-159.
