利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能

林业科学 ›› 1997, Vol. 33 ›› Issue (6): 555-562.

利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能

欧阳明八

中国林业科学研究院木材工业研究所北京 100091

收稿日期:1996-10-30 出版日期:1997-11-25 发布日期:1997-11-25

MODIFICATION OF WOOD WITH CHEMICAL MODIFYING AGENTS(LM) To IMPROVE DIMENSIONAL STABILITY DECAY RESISTANCE AND FIRE RETARDANCY Ouyang

Mingba Ouyang

Research Institute of Wood Industry, Chinese Academy of Forestry Beijing 100091

Received:1996-10-30 Online:1997-11-25 Published:1997-11-25

摘要/Abstract

摘要：

用木材化学改性剂(LM)改性木材(杨木,马尾松等),当木材化学改性剂增重(WPG)达20%-30%时,可获得很高的抗缩系数(ASE值)或尺寸稳定性。改性后木材具有良好的防腐、防白蚁、防霉,防蓝变的性能,并且还可获得很高的阻燃性能。用木材化学改性剂(LM)改性后的木材无毒(LD50 > 10000mg/kg),无味,对人,畜无害。

关键词: 木材化学改性剂(LM), 木材改性, 尺寸稳定性, 防腐, 阻燃

Abstract:

Lumbers (poplar, pine etc.) treated with chemical modifying agents(LM) possess a high antishrink efficiency (ASE) at 20 to 30 chemical weight percent gains (WPG). The modified wood has broad range efficiency against mold, termite, sapstain and decay fungi. It shows a high degree of fire retadancy. Wood treated with chemical modifying agents (LM) has been proved through examinadons that it's toxicity LD50 is more than 10000mg/kg; so it cause no harmful effect to people and domestic animals.

Key words: Chemical modfying agent (LM), Modification of wood, Dimensional stability, Decay resistance, Fire retardancy

欧阳明八. 利用化学改性剂提高木材尺寸稳定、耐腐和阻燃性能[J]. 林业科学, 1997, 33(6): 555-562.

Mingba Ouyang. MODIFICATION OF WOOD WITH CHEMICAL MODIFYING AGENTS(LM) To IMPROVE DIMENSIONAL STABILITY DECAY RESISTANCE AND FIRE RETARDANCY Ouyang[J]. Scientia Silvae Sinicae, 1997, 33(6): 555-562.

图/表 8

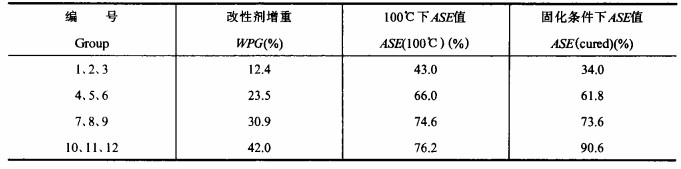

表1

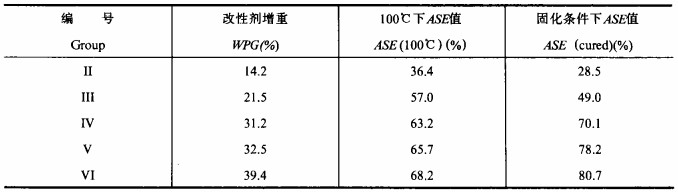

表2

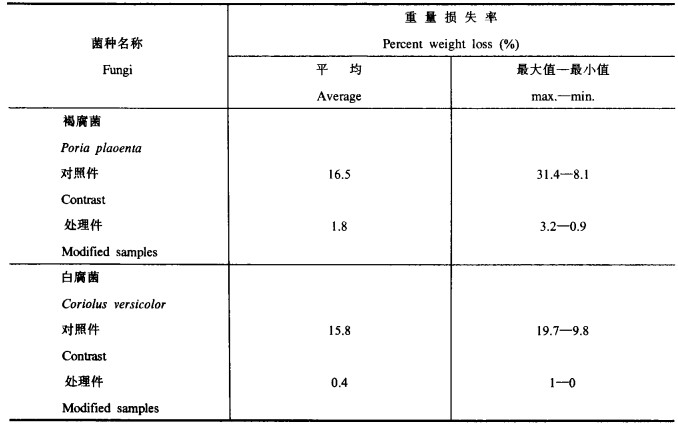

表3

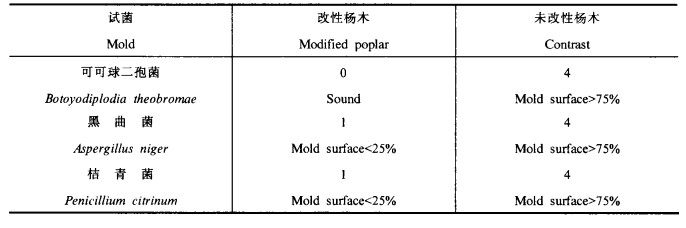

表4

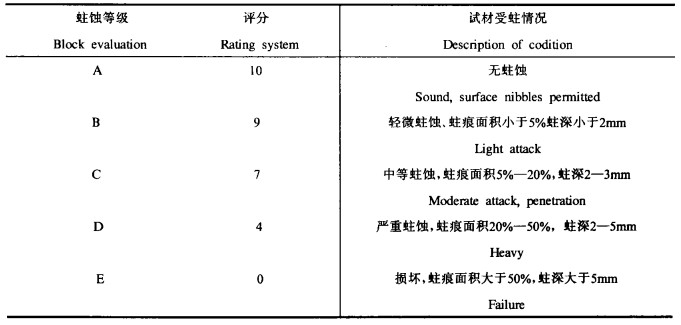

表5

表6

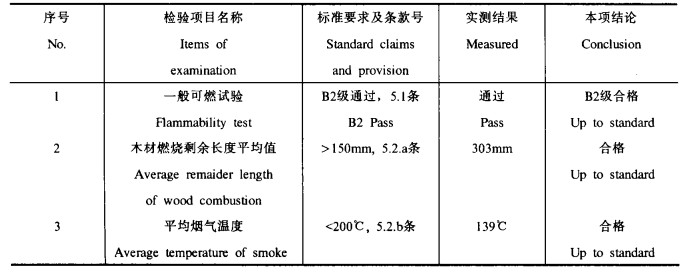

表7

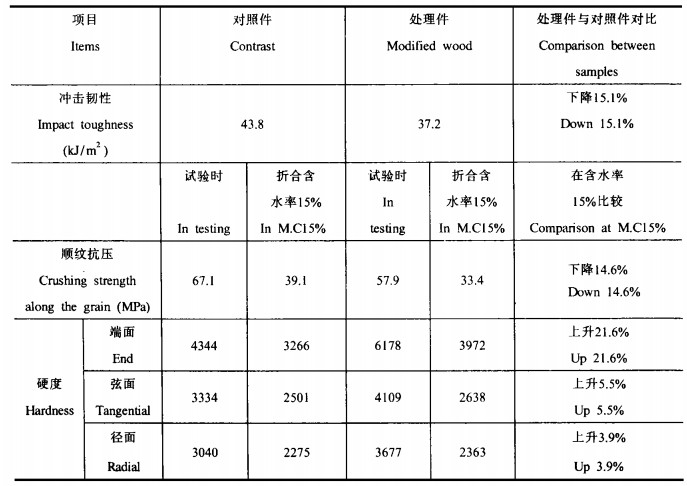

表8

1	Rowell R M . Chemical modification of Wood. Forest Products Abstracts, 1983. 6 (12): 363- 382.
2	Stamm A J . Effect of Polyethylene Glycol on The Dimensional Stability of Wood. Wood Products Joural, 1959. 9 (10): 375- 381.
3	American Wood-preservers' Association, 1987, Standards
4	Ellis W D , Rowell R M . Reaction of Isocyanates with Southen Pine Wood to Improve Dimensional Stability and Decay Resistance. Wood and Fiber Science, 1984. 16 (3): 349- 356.
5	中华人民共和国国家标准,建筑材料燃烧性能分级方法(classified method for buring behaviour of building materials). UDC 691: 536. 46, GB 8624-88

[1]	沈晓双, 邹献武, 李改云, 王小青, 刘君良. 糠醇单体与预聚体混合物改性杨木[J]. 林业科学, 2019, 55(9): 197-204.
[2]	徐康, 吕建雄, 刘君良, 吴义强, 李贤军. 浸渍后处理及干燥处理对木材树脂浸渍改性效果的影响[J]. 林业科学, 2018, 54(4): 84-92.
[3]	林琳, 庞瑶, 刘毅, 郭洪武, 张仲凤. 超声波辅助纳米Ag/TiO₂浸渍木材的化学改性与微观构造表征[J]. 林业科学, 2017, 53(12): 102-111.
[4]	刘彬彬, 孙芳利, 吴华平, 杨秀树, 饶瑾, Nayebare Kakwara Prosper, 徐君庭. 载药聚丙烯酸/聚乙二醇半互穿聚合物网络在木材中的原位构建及其性能[J]. 林业科学, 2016, 52(11): 134-141.
[5]	王佳敏, 马尔妮, 曹金珍. 铜唑(CA-C)/石蜡防水剂复配处理材的金属腐蚀性能[J]. 林业科学, 2015, 51(8): 74-80.
[6]	刘红玲, 郭康权, Frederick A. Kamke, Tran Van Cuong. 一种新型速生材单板改性技术——密闭环境下的高温饱和蒸汽软化和横向压缩处理[J]. 林业科学, 2014, 50(1): 149-155.
[7]	席丽霞, 马星霞, 蒋明亮. 三唑制剂的防腐及防白蚁性能[J]. 林业科学, 2013, 49(7): 123-128.
[8]	贾莹莹;宋永明;于富磊;王奉强;王清文. 磷酸脒基脲与聚磷酸铵协同阻燃的木粉/HDPE复合材料[J]. , 2013, 49(5): 154-159.
[9]	张亚梅;于文吉. 热处理对竹基纤维复合材料性能的影响[J]. , 2013, 49(5): 160-168.
[10]	宋永明;王清文;龚丽;李春桃. 可膨胀石墨与聚磷酸铵对木粉/聚丙烯复合材料的协同阻燃作用[J]. 林业科学, 2011, 47(7): 145-150.
[11]	金春德;杜春贵;李延军;王清文. FRW阻燃刨切薄竹的阻燃特性[J]. 林业科学, 2011, 47(7): 156-159.
[12]	宋永明;李春桃;王伟宏;王清文;谢延军. 硅烷偶联剂对木粉/HDPE复合材料力学与吸水性能的影响[J]. 林业科学, 2011, 47(6): 122-127.
[13]	孙伟伦;李坚. 高温热处理落叶松木材尺寸稳定性及结晶度分析表征[J]. 林业科学, 2010, 46(12): 114-118.
[14]	李世友;杨孝淋李生红王少名王秋华. 树皮的阻燃性[J]. 林业科学, 2009, 12(3): 85-89.
[15]	江京辉吕建雄. 红锥和西南桦人工林木材应用于家具装饰材的初步研究*[J]. 林业科学, 2008, 44(7): 136-140.
