杨木爆破处理及制板的研究*

摘要/Abstract

摘要：

用Ⅰ-72杨为原料,经高温高压爆破处理,处理后的杨木各化学组分发生变化,用不同的分析方法对各组分进行分析。在不加任何化学助剂的条件下,依靠自身化学组分的转化,对爆破处理过的试材,经热压制出刨花板。分析研究压板前后化学组成变化和板材物理力学性质,其结果为:①比较不同爆破条件下,同一种试样化学组成的变化,爆破条件越激烈,纤维素降解越显著,收获率超低;游离糖则相应增加;木质素含量先增加,然后降低;热水抽出物含量也是先增加,然后再降低。②扫描电镜观察爆破处理后的试样,纤维排列有变化,整齐的排列变为弯曲和分开。③经爆破处理的试样相对结晶度增加,结晶区增加。总之,爆破后的试材可压制出耐水性能好的刨花板。

关键词: 木材爆破处理, 纤维素降解, 人造板

Abstract:

Wood chips of Ⅰ-72 Poplar were treated with a high pressure steam and pressed into particleboard respectably through the conversion of chemical components.The results are as follows:1.In the intense steam explosion conditions, the cellulose of the chips was degraded remarkably and the explosion yield was lower, and the content of lignin and hot-water extract increased at first and then decreased with a steam pressure increased while the content of free sugar increased; 2.By scanning electronic microscopy fibers of the explosion woods were observed to be roughed and broken; 3. The crystallinity Was found to be increased by steam explosion; 4.Through steam explosion the wood chips could be pressed into particleboard with good water—proof.

Key words: Steaming explosion, Cellulose degradation, Pressing particleboard

陆熙娴,秦特夫,颜镇,黄洛华. 杨木爆破处理及制板的研究^*[J]. 林业科学, 1997, 33(4): 365-373.

Xixian Lu,Tefu Qin,Zhen Yan,Luohua Huang. STUDY ON STEAM EXPLOSION AND PRESSING PARTICLEBOARD OF POPULAR WOOD[J]. Scientia Silvae Sinicae, 1997, 33(4): 365-373.

图/表 11

表1

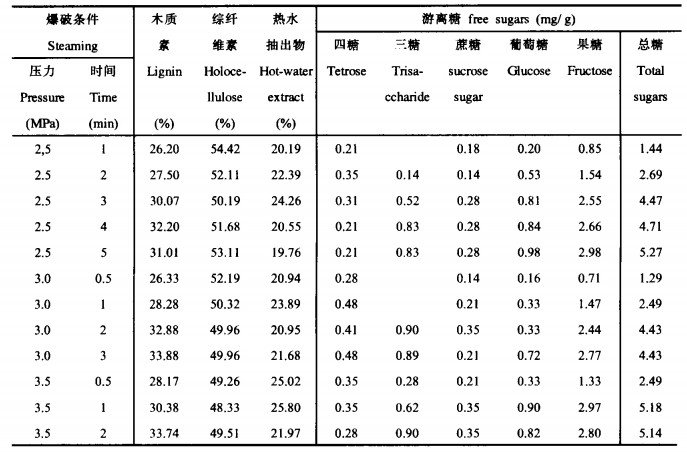

表2

图1

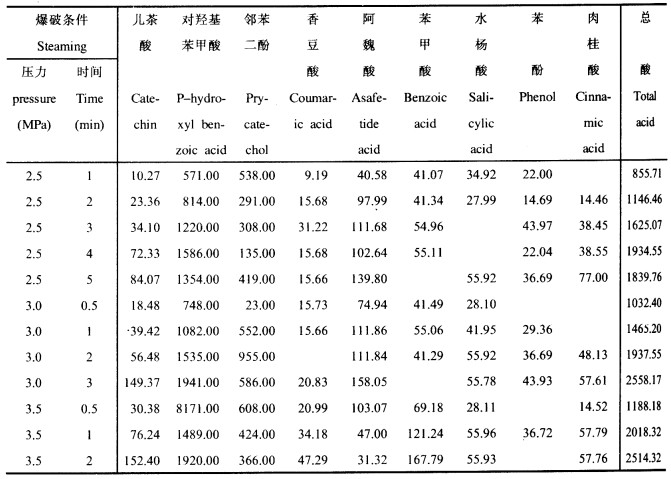

表3

图2

图3

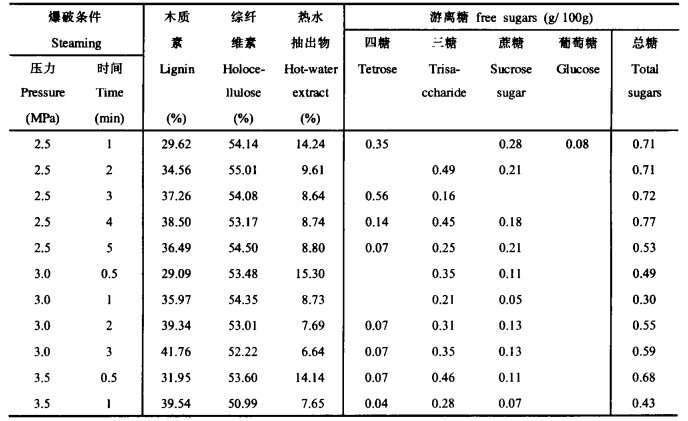

表4

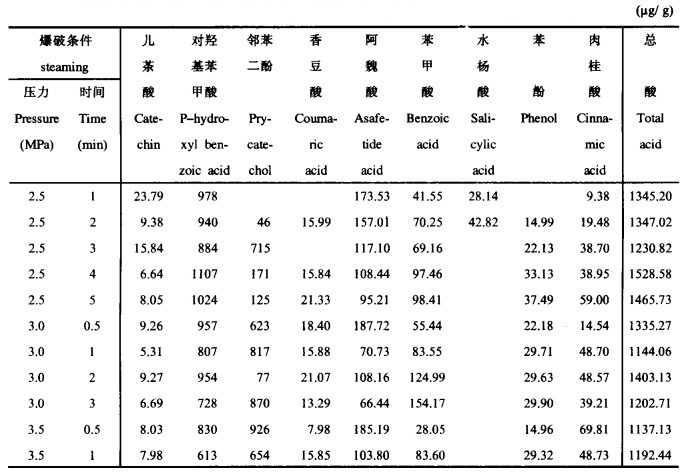

表5

图4

图5

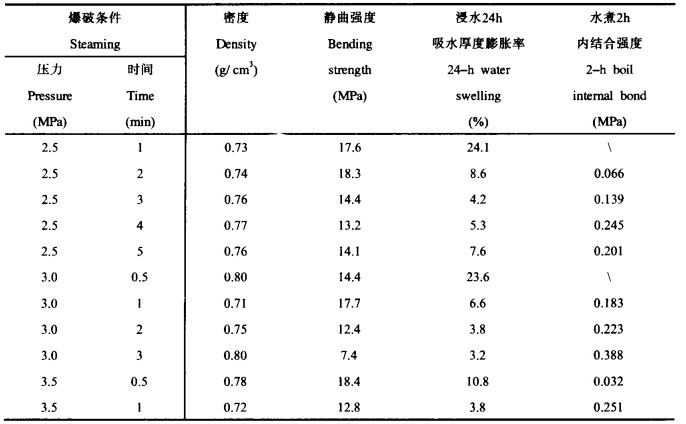

表6

1	Mason W. H. US. Pat, 1655618, 1928
2	Kokta B V. et al. Explosion pulping of Aspen, Paperi Ja Pulp-paper and Timber, 1989, (9): 1044
3	Delong E, A. Iotech Corporation Ltd. Can PaL, 1096374, 1981
4	沈国镇.由纤维木素原料制取合成物的生产过程.CN 85 1 01499
5	Karina M. , et al. Degradation Mechanism of Lignin by Steam Explosion V. Mokuzai Gakkaishi, 1992. 38 (2): 166- 172.
6	Fujii T. , et al. Characterization of Autohydrolyzed Woods of Five Cultivated Legumes. Mokuzai Gakkaishi, 1992. 38 (8): 786- 795.

[1]	郭慧, 王霄, 刘传泽, 周玉成. 人造板表面缺陷检测图像自适应快速阈值分割算法[J]. 林业科学, 2018, 54(11): 134-142.
[2]	王霄, 郭慧, 刘传泽, 陈龙现, 周玉成. 移动人造板高清图像采集方法与装置运动学分析[J]. 林业科学, 2018, 54(11): 172-179.
[3]	张正健, 张启莲, 张明志, 黄汝权. 涂料涂布对人造板装饰原纸表面性状和印刷适性的影响及其机制[J]. 林业科学, 2018, 54(1): 111-120.
[4]	杜超, 沈隽. 人造板VOCs快速检测法与气候箱法的对比[J]. 林业科学, 2015, 51(3): 109-115.
[5]	戴永务, 余建辉. 后危机时代中国人造板产业国际竞争力与决定因素的实证分析[J]. 林业科学, 2014, 50(10): 113-122.
[6]	戴永务;余建辉;刘燕娜. 中国人造板产业内贸易现状与决定因素的实证分析[J]. 林业科学, 2012, 48(9): 132-138.
[7]	彭立民;傅峰;张玉萍. 我国人造板标准体系的构建[J]. 林业科学, 2011, 47(6): 152-156.
[8]	沈文星周定国. 秸秆人造板的产业化问题[J]. 林业科学, 2007, 43(3): 103-107.
[9]	龙玲万祥龙王金林. 抗菌型饰面人造板的研究[J]. 林业科学, 2006, 42(12): 114-119.
[10]	马岩杨春梅. 蒙特卡罗方法在纤维热磨中应用的可行性初探[J]. 林业科学, 2006, 42(10): 144-146.
[11]	梅长彤周定国戴春平. 平面密度分布对刨花板内结合强度的影响[J]. 林业科学, 2004, 40(3): 123-127.
[12]	顾继友高振华王逢瑚王玉峰程瑞香. 刨花板厚度方向变形研究 Ⅰ.尺寸稳定之化学热力学研究初步[J]. 林业科学, 2002, 38(2): 152-156.
[13]	侯伦灯李玉蕾李平宇杨远才谢拥群. 任豆树综合利用研究[J]. 林业科学, 2001, 37(3): 139-143.

杨木爆破处理及制板的研究^*

STUDY ON STEAM EXPLOSION AND PRESSING PARTICLEBOARD OF POPULAR WOOD

RichHTML

PDF

可视化

被引次数

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 6

相关文章 13

编辑推荐

Metrics

本文评价

作者中心

期刊获奖

引证指标

联系方式
