刚果12号桉的木材性质及制浆试验

摘要/Abstract

摘要：

进行了5龄刚果12号桉的木材性质和制浆试验。以胸高圆盘加权平均数为单元, 平均导管直径90μm, 管孔数16N/mm²; 射线数15N/mm; 纤维长度0.868mm, 壁厚2.9μm; 组织比量(%):导管14.0, 薄壁组织29.8, 纤维56.2;基本比重0.577。研究了这些性质的径向变异性。木材强度中等。综纤维素含量77.62%, 木素含量25.09%。烧碱-蒽醌法制浆试验表明, 容易成浆, 粗浆得率46.92%, 漂浆白度73.8%, 纸片成型性良好, 耐破指数4.58kPa·m²/g, 撕裂指数7.53mN·m²/g。

关键词: 刚果12号桉, 木材性质, 制浆试验

Abstract:

The tests of wood properties and pulping experiment were carries out with the 5-year-old Eucalyptus ABL No.12 grown in Guangdong province. With the weighted mean of the BH disc as the unit, the average values of the following properties were: 90μm of tangential diameter of vessels, 16N/mm² of pores number, 15N/mm of rays number, 0.868mm of fibre length, 2.9 μm of fibre wall thickness, 14.0 of vessels percentage, 29.8 of parenchyma percentage, 56.2 of fibre percentage, and 0.577 of basic specific gravity. The radial variation of these properties was investigated. The wood belonged to a medium class of strength, and contained 77.62% of holocellulose and 25.09% of lignin. A pulping experiment of alkali-AQ process showed that it was easy to pulp, with 46.92% of yield of coarse pulp and 73.8% of bleaching degree, and the sheet formation was good, with 4.58kPa. m²/g of burst index and 7.53mN. m²/g of tear index.

Key words: Eucalyptus ABL No.12, Wood property, Pulping experiment

蔡则谟. 刚果12号桉的木材性质及制浆试验[J]. 林业科学, 1996, 32(4): 361-365.

Zemo Cai. WOOD PROPERTIES AND PULPING EXPERIMENT OF EUCALYPTUS ABL NO.12[J]. Scientia Silvae Sinicae, 1996, 32(4): 361-365.

图/表 6

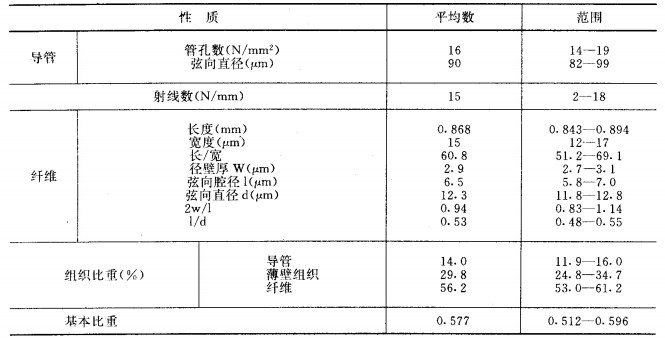

表1

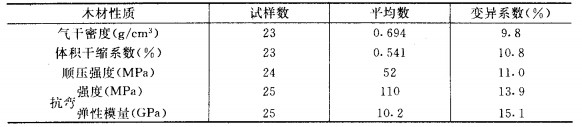

表2

表3

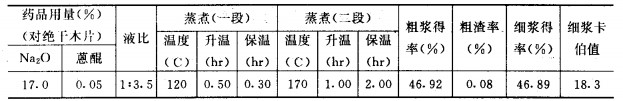

表4

表5

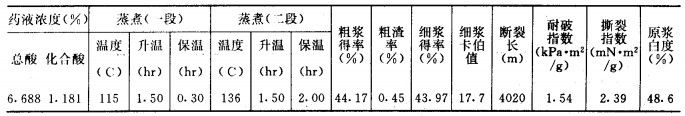

表6

参考文献 9

1	Chalk L . Anatomy of the dicotyledons. Vol. Ⅱ. 2nd ed. Clarendon Pr., 1983, 26: 33- 35
2	蔡少松. 广东阔叶树材造纸的研究. 林业科学, 1979, 15 (3): 199- 204
3	蔡则谟. 雷州几种桉树木材性质的初步研究. 南京林产工业学院学报, 1981, 2: 87- 95
4	Bamber R K.林卓译.桉树的木材解剖和造纸.广东造纸, 1988.3.
5	杨恭志. 育林方法对于木材性质及品质之影响. 中华林学季刊, 1987, 20 (2): 7- 28
6	Vardis H , Bensend D W . Proportions and types of cells in stems, branches, and roots of European black alder (Al-nus glutinosa L. Gaertn.). Wood Sci, 1980, 13 (1): 36- 40
7	Harding K J.Mannion E G.李琼初.材质改良-澳中技术合作计划, 东门桉树造林项目.蔡则谟译.见: 澳大利亚树种在中国的栽培和利用国际研讨会论文集, 1988: 212- 217
8	Hillis W E., 陈绪和译。木材的质最和利用.Hillis W E, Brown A G主编.桉树培育与利用.1984, 北京: 中国林业出版社, 1990;270-295
9	中国林业科学研究院木材工业研究所主编.中国重要树种的木材物理力学性质.北京: 中国林业出版社, 1982: 46-47

[1]	孙耀星;戚继忠;杨庚;庞久寅;杜凤国. 赛黑桦的构造特征和物理力学性质[J]. 林业科学, 2012, 48(2): 180-186.
[2]	周亮;刘盛全;刘亚梅;刘倩. 欧美杨107杨生长应变与木材解剖特征和干缩性质之间的关系[J]. 林业科学, 2010, 46(9): 124-129.
[3]	徐有明江泽慧李丽霞赵巧只代敏任海青. 火炬松不同种源纸浆材材性的变异*[J]. 林业科学, 2008, 44(8): 82-89.
[4]	徐有明林汉班龙海刘纪红胡婉仪. 不同环境下火炬松种源造纸材材性遗传差异与遗传稳定性分析*[J]. 林业科学, 2008, 44(6): 164-167.
[5]	杨忠江泽慧费本华刘君良. 近红外光谱技术及其在木材科学中的应用[J]. 林业科学, 2005, 41(4): 177-183.
[6]	费本华江泽慧虞华强徐有明刘盛全. 人工经济林木材性质研究[J]. 林业科学, 2005, 41(1): 116-122.
[7]	吴晓芙胡曰利. 刚果12号桉无性系人工林养分曲线[J]. 林业科学, 2002, 38(5): 24-30.
[8]	夏玉芳谌红辉. 造林密度对马尾松木材主要性质影响的研究[J]. 林业科学, 2002, 38(2): 113-118.
[9]	刘盛全江泽慧鲍甫成. 人工林杨树木材性质与生长培育关系的研究[J]. 林业科学, 2001, 37(2): 90-96.
[10]	鲍甫成刘盛全江泽慧. 人工林杨树木材性质与单板和胶合板质量关系模型的探讨[J]. 林业科学, 2000, 36(1): 91-96.
[11]	黄毓雄,郭国华,杨众养. 刚果12号桉林地土壤肥力观测研究[J]. 林业科学, 1999, 35(zk): 119-123.
[12]	余雪标,杨伟东,杨敬华,吕春艳. 不同连栽代次桉树木材主要性质的研究[J]. 林业科学, 1999, 35(5): 94-98.
[13]	鲍甫成,刘盛全,江泽慧. 人工林杨树材性与生长轮年龄和生长速度关系的模型[J]. 林业科学, 1999, 35(1): 77-82.
[14]	鲍甫成,江泽慧,刘盛全. 人工林杨树木材性质与单板和胶合板质量关系的研究^*[J]. 林业科学, 1998, 34(6): 83-92.
[15]	鲍甫成,江泽慧,姜笑梅,陆熙娴,骆秀琴. 中国主要人工林树种幼龄材与成熟材及人工林与天然林木材性质比较研究^*[J]. 林业科学, 1998, 34(2): 63-76.
